Cấu tạo của các động cơ điện không đồng bộ đang được sử dụng hiện nay

Cấu tạo của các động cơ điện không đồng bộ đang được sử dụng hiện nay

Động cơ điện là thiết bị hoạt động dựa trên hiện tượng lực điện từ cho nên cấu tạo cơ bản cơ bản của nó gồm có bộ phận điện là cuộn dây và bộ phận dẫn từ là lõi thép. Theo kết cấu, động cơ điện bao giờ cũng có 2 phần là phần tĩnh Stato và phần quay roto được ngăn cách bằng khe hở không khí.

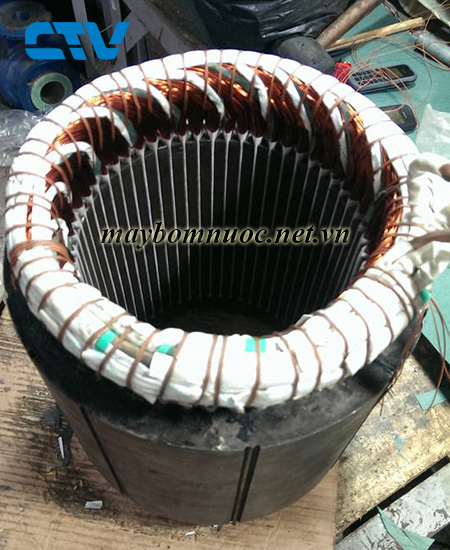

Stato là một khối thép hình vành khăn được đặt vừa khít trong một vỏ kim loại. Vỏ này có 2 nắp ở 2 đầu. Chính giữa 2 nắp có chứa 2 ổ bạc hoặc ổ bi. Vỏ và nắp có nhiệm vụ định vị cho roto và stato được đồng tâm để khi quay, chúng không bị va chạm vào nhau.

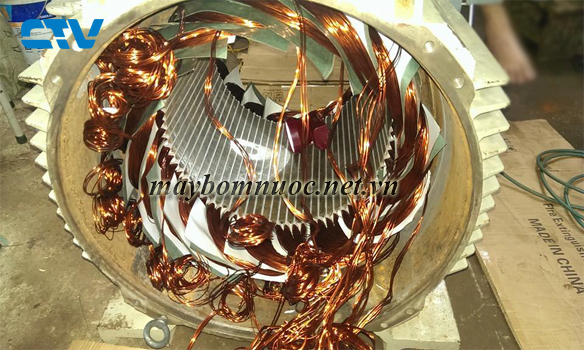

Trong lòng Stato người ta khoét các rãnh để đặt các cuộn dây gọi là các cuộn dây stato mà các rãnh này có thể bằng nhau hoặc có thể rộng, hẹp khác nhau. Để chống dòng Phuco sinh nóng động cơ, stato không phải được đúc liền một khối mà được ghép bằng thép lá kĩ thuật điện mỏng, bên ngoài của các lá thép có phủ một lớp sơn cách điện. Đa số các Stato đều nằm bên ngoài, chỉ mong trong một số trường hợp đặc biệt Stato mới được đặt nằm bên trong các loại quạt trần.

Roto là một khối thép hình trụ cũng được ghép bằng thép lá kỹ thuật điện với các rãnh ở mặt ngoài. Trong các rãnh có đặt các cuộn dây gọi là cuộn dây roto. Chúng có nhiệm vụ sinh ra dòng điện cảm ứng để tác dụng tương hỗ với từ trường quay làm quay roto.

Chính giữa tâm của Roto có một trục tròn và thẳng. Trục này sẽ được xuyên qua hai nắp của động cơ ở chỗ ổ bạc hoặc ở bi để truyền chuyển động quay của roto ra phía ngoài. Roto này được gọi là roto quấn dây. Nó có nhược điểm phải sử dụng bộ góp bằng chổi quét và vành khuyên nên hay hỏng và sinh nhiễu điện từ.

Đa số các động cơ không đồng bộ đang sử dụng trong kỹ thuật và dân dụng hiện nay đều sử dụng roto có cuộn dây thường xuyên ngắn mạch. Loại roto này có mặt ngoài được xẻ thành những rảnh. Bên trong các rãnh có các thanh đồng, nhôm hoặc nhôm pha chì, được nối với nhau ở hai đầu tạo thành một cái lồng. Loại roto này được gọi là roto ngắn mạch hay roto lồng sóc. Mỗi đôi thanh nhôm có tác dụng như một khung dây khép kín, cả cái lồng hình thành một cuộn dây ngắn mạch.
