Cấu tạo và nguyên lý hoạt động của máy bơm nước ly tâm

Cấu tạo và nguyên lý hoạt động của máy bơm nước ly tâm

Hiểu rõ cấu tạo và nguyên lý hoạt động của bất kỳ máy móc nào cũng sẽ là chìa khóa để giúp cho chúng ta vận hành loại máy móc đó hiệu quả nhất. Bài viết này chúng tôi xin giới thiệu tổng quan về cấu tạo cũng như cách thức hoạt động của các máy bơm nước ly tâm để quý khách có thêm kiến thức về máy bơm.

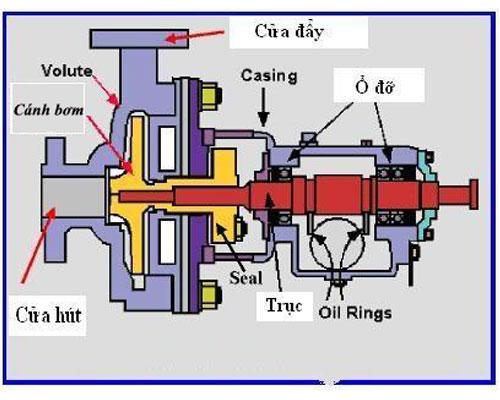

Cấu tạo máy bơm ly tâm

Cánh bơm: kết cấu có 3 dạng chính là cánh mở hoàn toàn, mở một phần và cánh kín. Cánh được lắp trên trục của bơm cùng với các chi tiết khác cố định với trục tạo nên phần quay của bơm gọi là Rôto. Cánh bơm được đúc bằng gang hoặc thép theo phương pháp đúc chính xác. Các bề mặt cánh dẫn và đĩa cánh bơm yêu cầu có độ nhẵn tương đối cao (tam giác 3 đến 6) để giảm tổn thất. Cánh và Rôto của máy bơm nước đều phải được cân bằng tĩnh và cân bằng động để khi làm việc cánh không cọ xát vào thân bơm.

Trục bơm: thường được chế tạo bằng thép hợp kim và được lắp với cánh bơm thông qua mối ghép then.

Bộ phận dẫn hướng vào: Hai bộ phận này thuộc thân máy bơm thường

Bộ phận dẫn hướng ra: (buồng xoắn ốc) đúc bằng gang có hình dạng tương đối phức tạp.

Ống hút: Hai loại ống này có thể làm bằng gang đúc, tôn hàn hoặc cao su.

Nguyên lý hoạt động của máy bơm ly tâm

Trước khi bơm làm việc, cần phải làm cho thân bơm (trong đó có cánh bơm) và ống hút được điền đầy chất lỏng, thường gọi là mồi bơm.

Khi bơm làm việc, cánh bơm quay, các phần tử chất lỏng ở trong cánh bơm dưới ảnh hưởng của lực ly tâm bị văng từ trong ra ngoài, chuyển động theo các máng dẫn và đi vào ống đẩy với áp suất cao hơn, đó là quá trình đẩy của bơm. Đồng thời, ở lối vào của cánh bơm tạo nên vùng có chân không và dưới tác dụng của áp suất trong bể chứa lớn hơn áp suất ở lối vào của bơm, chất lỏng ở bể hút liên tục bị đẩy vào bơm theo ống hút, đó là quá trình hút của bơm. Quá trình hút và đẩy của bơm là quá trình liên tục, tạo nên dòng chảy liên tục qua bơm.

Bộ phận dẫn hướng ra (thường có dạng xoắn ốc nên còn gọi là buồng xoắn ốc) để dẫn chất lỏng từ cánh bơm ra ống đẩy được điều hòa, ổn định và còn có tác dụng biến một phần động năng của dòng chảy thành áp năng cần thiết.

Đặc điểm của máy bơm ly tâm

Khi hạt nước bị lực ly tâm đẩy từ tâm cánh bơm ra phía mép bơm, sẽ xuất hiện khoảng trống tại tâm cánh bơm. Áp suất tại khoảng trống này có thể nhỏ hơn áp suất khí trời và thậm chí có lúc đạt gần tới độ chân không tuyệt đối. Bơm ly tâm lý thuyết có thể hút nước ở độ sâu tối đa 10 m so với tâm cánh bơm. Thực tế bơm ly tâm hút được nước ở độ sâu từ 3 đến 8 m, tùy loại bơm.

Lực ly tâm tỷ lệ thuận với trọng lượng của vật. Vì không khí nhẹ hơn 1000 lần so với nước nên nếu khí lọt vào tâm cánh bơm, lực ly tâm sẽ tác dụng nhỏ hơn 1000 lần và không đủ sức kéo khối khí đó ra khỏi máy bơm, tạo chân không cho lượng chất lỏng kế tiếp tràn vào. Cánh bơm vẫn quay mà nước thì không bơm được. Đây là hiện tượng lọt khí vào ống hút máy bơm ly tâm đang hoạt động. Thực tế thường gọi là “bơm bị e (air).” Vì lý do này, người ta dùng bơm ly tâm chỉ ở những nơi có điều kiện lắp đặt cố định và ống hút của bơm ly tâm lúc nào cũng phải đầy nước.
