Hướng dẫn làm khuôn ống dây khi quấn động cơ điện

Hướng dẫn làm khuôn ống dây khi quấn động cơ điện

Mỗi động cơ có một kích thước bối dây khác nhau nên không thể dùng một loại khuôn để quấn cho tất cả các động cơ mà phải dùng khuôn quấn riêng cho từng loại. Nếu động cơ có các tổ bối dây kiểu đồng khuôn thì chỉ cần làm một bộ khuôn nhưng trong một tổ có bao nhiêu bối dây thì phải làm bấy nhiêu chiếc khuôn để quấn theo kiểu dính đôi, dính ba, dính bốn... nhằm giảm số đầu nối và tăng chất lượng kĩ thuật cho động cơ.

Vật liệu để làm khuôn có thể là gỗ mềm, có thể là các mảnh xốp cho dễ gọt. Độ dày các mảnh gỗ hoặc xốp phải phù hợp với chiều cao của rãnh. Với rãnh chữ nhật phải làm khuôn có chiều dày nhỏ hơn chiều cao rãnh từ 2-3 mm để có thể lồng cho cả bối dây tụt gọn vào trong rãnh. Với rãnh hình thang phải lồng dây theo kiểu gạt dần từng lớp nên chiều dày của khuôn quấn không cần thiết phải bằng chiều cao của rãnh. Thông thường người ta dùng những mảnh gỗ có chiều dày khoảng 1-1.5 cm cho các động cơ vừa và nhỏ. Chiều rộng và chiều dài của khuôn quấn cũng phải chọn hợp lý thì mới dễ lồng dây và tiết kiệm vật liệu. Kinh nghiệm cho thấy, nên chọn chiều rộng khuôn quấn bằng khoảng cách bé nhất giữa hai đáy của hai rãnh lồng dây còn chiều dài của nó thì lớn hơn chiều dài stato hoặc roto chừng 2cm là vừa.

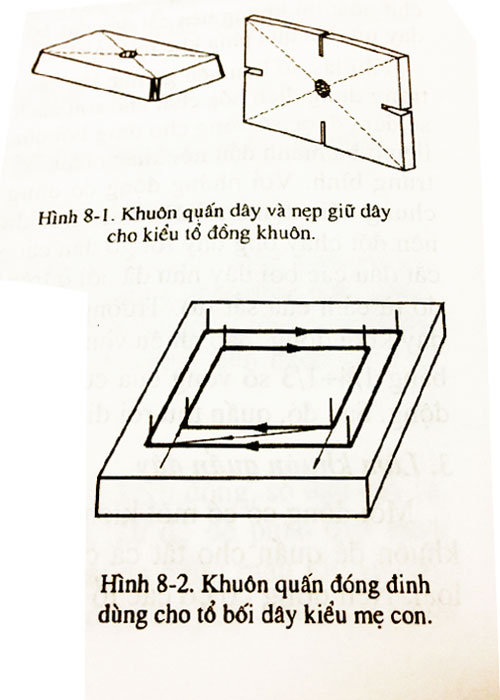

Khi đã xác định được kích thước của khuôn quấn, tiến hành chọn gỗ hoặc xốp phù hợp rồi vẽ lên đó một hình chữ nhật có kích thước như trên.Chính giữa hai đường chéo của hình chữ nhật khoan một lỗ tròn Φ8 hoặc Φ10 tùy thuộc vào đường kính trục máy quấn đang dùng. Sau đó dùng dao hoặc cưa, bào gọt cho tới vạch mực thì dừng. Sửa cho bốn góc hơi tròn và bốn mặt bên hơi côn rồi ép lên đá, mài sẵn cả sáu mặt để sau này tháo dây ra được dễ dàng. Cuối cùng, quấn ra ngoài khuôn một hoặc hai lớp bìa dày cỡ 0,15mm và tiến hành quấn một bối dây( không cần quấn nhiều vòng) rồi lồng thử nó vào rãnh. Nếu khi uốn hai đầu bối dây xuống mà thấy các vòng dây vừa chạm đến mép ngoài của roto hoặc stato là được. Nếu không phải điều chỉnh lại bằng cách gọt, đẽo hoặc lót giấy.

Bên cạnh khuôn quấn, người ta còn phải làm một số miếng nẹp kẹp hai bên khuôn lúc quấn để giữ cho dây khỏi đổ. Kích thước của nẹp phải nhỏ hơn kích thước của khuôn và chiều dày của lớp dây cộng lại. Thông thường người ta dùng một số loại nẹp để dùng chung cho các loại khuôn. Ở bốn cạnh của nẹp phải được xẻ các rãnh để sang dây và buộc cố định bối dây.

Đối với các tổ bối dây kiểu mẹ con, thường có số vòng dây ít mà kích thước dây lại lớn nên không cần phải làm khuôn quấn như trên. Hãy tháo các nêm giữ dây ra khỏi rãnh rồi gỡ dần các vòng dây của các bối trong tổ ra (không cắt đầu các bối dây). Sau đó, đặt toàn bộ tổ bối dây trên một tấm ván. Dùng đinh đóng lần lượt vào bốn góc của từng bối dây. Bỏ tổ bối dây hỏng ra, dùng dây mới, quấn tay lần lượt từ trong ra  ngoài hoặc từ ngoài vào trong theo các mốc đã đóng đinh sẽ tạo được một tổ bối dây mới. Khi quấn xong nhổ đinh lên để lấy tổ bối dây ra. Các đinh phải được lồng ống gen trước khi đóng vào gỗ nhằm chống xước dây.
