Hướng dẫn sử dụng tủ điều khiển cho các máy bơm nước

Hướng dẫn sử dụng tủ điều khiển cho các máy bơm nước

Khi nào cần sử dụng tủ điều khiển và hiệu quả của tủ điều khiển đối với hệ thống bơm

Các máy bơm nước hiện nay có 2 loại là bơm sử dụng động cơ chạy điện 3 pha và bơm sử dụng động cơ chạy điện 1 pha. Đối với những loại động cơ chạy điện 1 pha có thể sử dụng dòng điện dân dụng 220V như thường nên quý khách có thể dùng tủ để điều khiển cũng được, không có cũng không sao. Nhưng đối với loại bơm 3 pha thì nhất định phải sử dụng tủ điện để hệ thống bơm vận hành được an toàn và lâu bền.

Mục đích của việc sử dụng tủ điện

+ Đóng, ngắt hệ thống các máy bơm nước một cách an toàn, cảnh báo nguy hiểm với động cơ máy bơm

+ Chống mất pha, đảo pha, giúp bơm hoạt động ổn định ngăn ngừa tình trạng chập, cháy máy bơm

+ Đảm bảo vận hành hệ thống các máy bơm chìm một cách an toàn, giảm thiểu đến mức thấp nhất các rủi ro có thể xảy ra. Đồng thời sử dụng tủ điều khiển còn giúp tiết kiệm điện và tăng tuổi thọ cho máy bơm nước.

Cấu tạo cơ bản của các tủ điện ba pha và các chế độ hoạt động

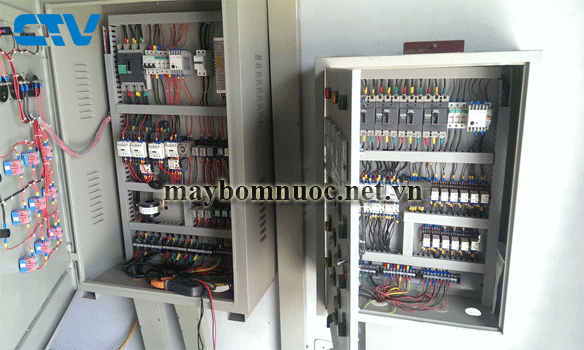

* Cấu tạo của các tủ điện 3 pha

- Vỏ tủ

- Các linh kiện trong vỏ tủ

+ Đèn báo pha

+ Đồng hồ V, đồng hồ A

+ Đèn báo chạy, báo dừng

+ Nút ấn chạy, nút ấn dừng

+ Attomat

+ Khởi động từ

+ Rơ le trung gian

+ Cầu đấu, dây cốt

+ Thiết bị chống mất pha

+ Vật tư phụ

..

* Các chế độ hoạt động của tủ điện

– Chế độ Auto: đây là chế độ tự động, hoạt động theo nguyên lý :

Tự động bảo vệ bơm trong trường hợp bị mất pha, ngược pha.

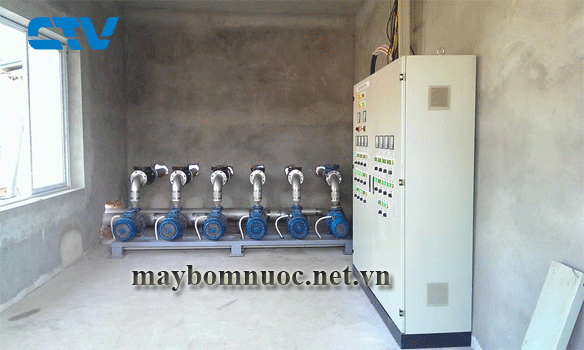

Tự động chạy luân phiên theo cụm trong trường hợp tủ lắp cho 1 hệ thống gồm nhiều máy bơm.

Tự động bơm nước từ bể cấp lên bể chứa  khi có tín hiệu phao báo đầy của bể cấp và ngắt khi phao báo đầy bể chứa và không cho bơm chạy khi bể cấp cạn

– Chế độ Manual: Đây là chế độ vận hành từng thiết bị của máy bơm bằng nút bấm riêng biệt.

Cách sử dụng tủ điều khiển

Trước khi khởi động hệ thống cần kiểm tra các yếu tố sau đây

+ Kiểm tra vị trí của các van 2 chiều

+ Đóng attomat nguồn

+ Kiểm tra điện áp 380V<=U<=400V

Sau khi kiểm tra mọi thứ, ta tiến hành khởi động tủ điện

+ Dùng nút ấn ON màu xanh để khởi động máy

+ Kiểm tra chiều quay của máy đối với bơm đặt cạn

+ Kiểm tra lưu lượng của máy đối với bơm đặt chìm. Để ý chiều quay của bơm chìm cho đúng, nếu quay ngược nhiều sẽ bị hư hỏng máy bơm.

+ Kiểm tra dòng điện (I) : I ≤ I (định mức). Nếu I > I (định mức) phải khép bớt van hai chiều nhằm hạn chế bớt lưu lượng đầu ra, đưa về : I ≤ I (định mức).

+ Khi muốn dừng máy :

 Dùng nút OFF màu đỏ để dừng máy

 Ngắt áp-tô-mát để nâng cao tuổi thọ của đèn báo và rơ le trung gian.

Một số chú ý khi sử dụng tủ điều khiển máy bơm nước

+ Chỉ chạy máy ở điện áp: 380V<=U<=400V

+ Khi khởi động mà khởi động từ có hiện tượng đóng cắt liên tục thì phải kiểm tra lại điện áp nguồn (sụt điện áp khi khởi động hoặc có mối nối tiếp xúc kém) trong trường hợp này cần phải tăng tiết diện dây dẫn, sử dụng tủ đấu nối hình sao/ tam giác hoặc đấu nối lại các mối nối tiếp xúc kém.
