Lý thuyết cơ bản về dây quấn trong động cơ điện xoay chiều

Lý thuyết cơ bản về dây quấn trong động cơ điện xoay chiều

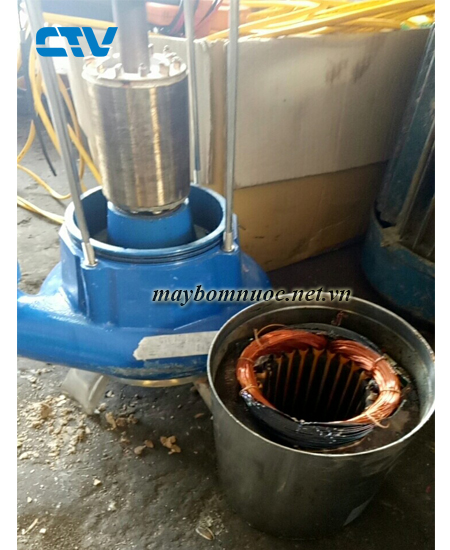

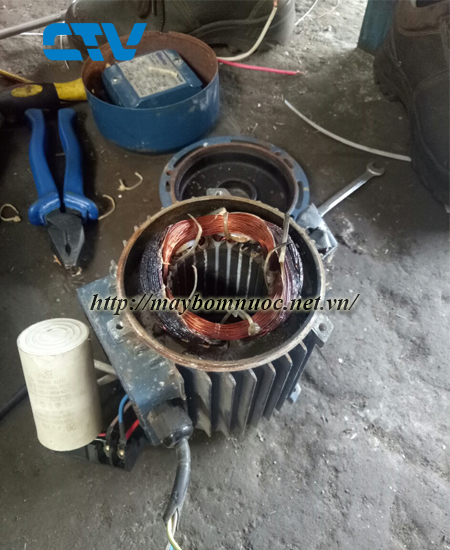

Cuộn dây trong động cơ điện xoay chiều có nhiều dạng, có thể là cuộn dây roto, có thể là cuộn dây stato. Cuộn dây Stato còn được chia ra nhiều loại: cuộn dây pha, cuộn dây làm việc, cuộn dây khởi động và cuộn dây số.

Cuộn dây pha được sử dụng trong động cơ điện xoay chiều ba pha. Mỗi pha có một cuộn dây, đó là cuộn dây A, cuộn dây B, cuộn dây C. Mỗi cuộn dây được đưa ra ngoài 2 đầu dây. Theo chiều lồng dây, người ta gọi đầu lồng vào trước là đầu đầu pha, đầu lồng vào sau là đầu cuối pha.

Cuộn dây làm việc, cuộn dây khởi động và cuộn dây số được sử dụng trong động cơ điện xoay chiều một pha. Mỗi cuộn dây cũng được đưa ra ngoài 2 đầu dây, đầu lồng trước được gọi là đầu đầu cuộn, đầu lồng sau gọi là đầu cuối cuộn.Thông thường mỗi cuộn dây được lồng thành một lớp theo chu vi vòng tròn lõi thép Stato, cuộn dây làm việc được lồng vào trước rồi đến cuộn dây số (nếu có), cuối cùng là cuộn dây khởi động. Cuộn dây làm việc bao giờ cũng có cỡ dây lớn nhất, tiếp đến là cỡ cuộn dây số, bé nhất là cỡ cuộn dây khởi động.

Các động cơ một pha chỉ sử dụng tụ điện trong thời gian khởi động (dùng tụ khởi động) cuộn dây khởi động thường có số vòng ít hơn ( số bối dây ít hơn) cuộn dây làm việc. Các động cơ một pha sử dụng tụ điện thường trực, số bối dây của cuộn khởi động và cuộn làm việc thường bằng nhau.

Mỗi cuộn dây trong động cơ điện xoay chiều lại chia ra nhiều cuộn dây nhỏ để tạo nên số cực theo yêu cầu về vận tốc quay của động cơ, mỗi cuộn dây nhỏ lại do nhiều bối dây hợp thành,mỗi bối dây là do nhiều vòng dây quấn liên tiếp tạo ra. Để tránh nhầm lẫn giữa các cuộn dây lớn( cuộn dây pha, cuộn dây làm việc, cuộn dây khởi động...) với các cuộn dây nhỏ, hãy quy ước gọi các cuộn dây nhỏ là nhóm bối dây hay tổ bối dây.

Nhóm bối dây hay tổ bối dây là một tập hợp gồm nhiều bối dây quấn liên tiếp với nhau rồi được lồng vào các rạm cạnh nhau trong lõi thép Stato hoặc rô tô, sao cho dòng điện chạy trong các bối dây luôn cùng chiều tại mọi thời điểm.

Số bối dây trong một tổ bối dây thường từ 1 đến 6 bối. Những tổ bối chỉ có 1 bối dây được gọi là tổ bối đơn, những tổ bối có 2 bối dây được gọi là tổ bối đôi, những tổ bối có 3 bối dây được gọi là tổ bối 3.

Một tổ bối dây cũng có 2 đầu dây ra để nối với các tổ bối khác. Đầu được lồng vào trước được gọi là đầu tổ, đầu được lồng vào sau được gọi là cuối tổ.

Khi quấn các bối dây trong một tổ bối, người ta thường dùng khuôn liên hoàn quấn một lèo từ bối dây thứ nhất đến bối dây cuối cùng để đỡ mất công hàn nối, giảm các mối hàn, tiết kiệm đồng và tăng chất lượng kỹ thuật của động cơ. Bởi vì những mối nối là những chỗ dễ gây sự cố nhất.

Bối dây hay còn gọi là bin dây gồm một số vòng dây quấn liên tiếp tạo thành một bối dây có 2 cạnh, được lồng vào 2 rãnh khác nhau của stato hoặc roto. Phần bối dây nằm trong rãnh được gọi là cạnh, là bộ phận tác dụng của bối dây tạo ra từ trường quay ( nếu là bối dây stato) hoặc cảm ứng ra suất điện động( nếu là cuộn dây roto). Bộ phận đầu cuối nối liền giữa 2 cạnh tác dụng và nằm ngoài rãnh, không tham gia trong quá trình biến đổi năng lượng. Do đó, càng rút ngắn càng kinh tế miễn sao vẫn thuận tiện cho công nghệ lồng và quá trình làm mát cuộn dây. Phần đầu nối chỉ có tác dụng nối các dây dẫn trong 2 rãnh.

Bối dây cũng có 2 đầu, một đầu được gọi là đầu bối, một đầu được gọi là cuối bối. Từ cạnh nọ,sang cạnh kia của bối dây, đếm được bao nhiêu rãnh, đó chính là độ rộng của bối. Biết độ rộng của bối dây là để biết khoảng cách mà lồng bối dây vào rãnh lõi thép Stato hoặc rôt. Độ rộng của bối dây cũng được xác định dựa theo tỉ số giữa rãnh lõi thép stato ( hoặc rô tô) với số cực của động cơ.

Tóm lại phần điện của động cơ xoay chiều nói chung gồm những cuộn dây lớn ( cuộn dây pha, cuộn dây làm việc, cuộn dây khởi động, cuộn dây số...) đặt trong các rãnh lõi thép Stato hoặc roto, mỗi cuộn dây lại có nhiều tổ bối dây ( cuộn dây nhỏ), mỗi tổ bối dây lại có nhiều bối dây ( bin dây), mỗi bối dây lại có nhiều vòng dây.

Theo cách đặt trong rãnh, người ta chia ra làm cuộn dây lớp đơn và cuộn dây lớp kép. Cuộn dây lớp đơn khi trong rãnh chỉ có một cạnh của bối dây. Cuộn dây lớp kép khi trong rãnh có 2 cạnh của 2 bối dây.
