Tổn thất và hiệu suất trong bơm hướng trục

Tổn thất và hiệu suất trong bơm hướng trục

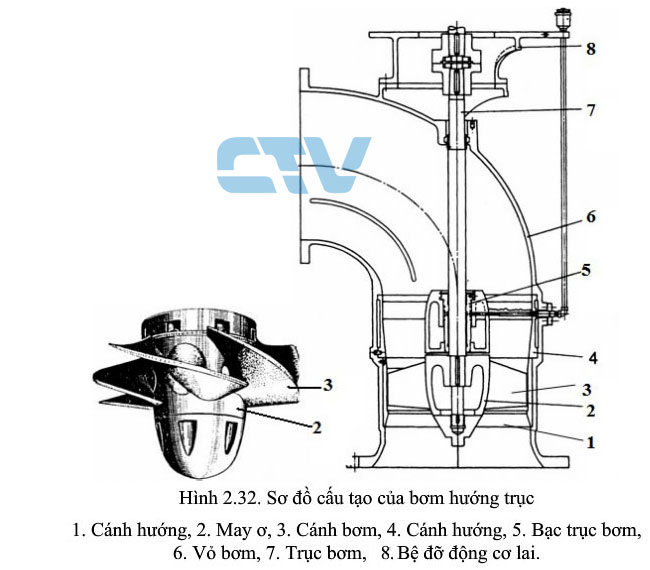

Tương tự như trong bơm ly tâm, tổn thất trong bơm hướng trục cũng được phân thành 3 loại: tổn thất thủy lực, tổn thất lưu lượng, và tổn thất cơ khí. Mỗi loại tổn thất được đánh giá bằng hiệu suất tương ứng.

1. Tổn thất cơ khí

Tổn thất cơ khí gây nên bởi tổn thất của ma sát trục bơm với ổ trục và ổ đệm. Trong bơm hướng trục, tổn thất cơ khí rất nhỏ vì vậy bơm hướng trục có hiệu suất cơ khí cao

η_ck = 0.96 ÷ 0.98

Hiệu suất chung của bơm hướng trục

η=η_tl . η_ll . η_ck

Hiệu suất chung của bơm có giá trị trong khoảng

η= 0.70 ÷ 0.90

2. Tổn thất lưu lượng

Tổn thất lưu lượng trong bơm hướng trục chỉ gây nên bởi rò rỉ chất lỏng qua khe hở giữa vỏ bơm và đầu các cánh dẫn. Lượng rò rỉ đó rất nhỏ so với lưu lượng chung của bơm. Vì vậy, bơm hướng trục có hiệu suất lưu lượng khá lớn.

η_ll = 0.97 ÷ 0.99

3. Tổn thất và hiệu suất thủy lực của bơm hướng trục

Tổn thất thủy lực trong bơm hướng trục bao gồm

+ Tổn thất của dòng chất lỏng trong chảy bao các cánh dẫn của bánh công tác kí hiệu là h₁ (h₁=h_p)

+ Tổn thất trong chảy bao các cánh dẫn hướng-h₂

+ Tổn thất do ma sát của chất lỏng với vỏ bơm, với bầu cánh và với moay ơ của bánh dẫn hướng - h₃

+ Tổn thất do biến đổi động năng thành thế năng trong các máng dẫn hoặc trong ống loe-h₄

+ Tổn thất gây nên bởi rò rỉ chất lỏng qua khe hở giữa bánh công tác và vỏ -h₅

Các loại tổn thất này không thể xác định chính xác bằng tính toán vì không có đủ điều kiện cần thiết.

Tổn thất thủy lực chung trong bơm hướng trục bằng tổng các loại tổn thất thủy lực kể trên

Tổn thất thủy lực chung có thể xác định chính xác bằng thực nghiệm

Hiệu suất thủy lực chung của bơm được xác định bằng

Hiệu suất thủy lực có giá trị trong khoảng 0.85 ÷ 0.95

Rò rỉ chất lỏng qua khe hở giữa vỏ bơm với các tiết diện đầu ( biên ngoài) của các cánh dẫn có ảnh hưởng rất lớn đến hiệu suất thủy lực của bơm. Theo các số liệu thực nghiệm, nếu khe hở này tăng từ 0.001D tới 0.007D thì cột áp sẽ giảm 20%, trong khi đó lưu lượng chỉ giảm 2%.
